YZW型外装式电动滚筒系列

作者: 来源: 日期:2016-11-6 10:41:06 人气:111 加入收藏 评论:0 标签:

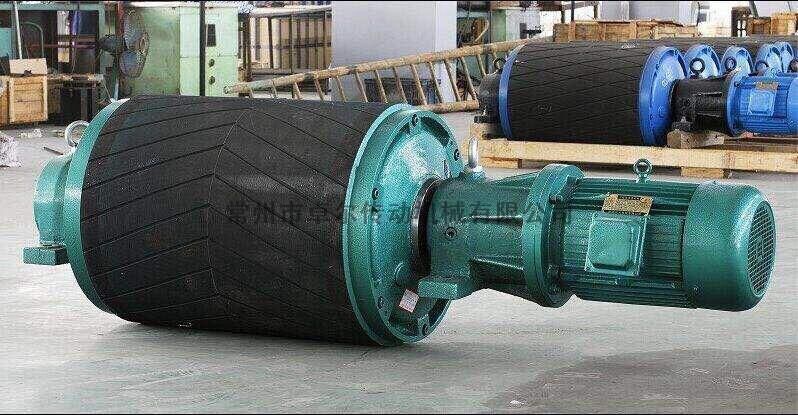

将普通电动滚筒中的电动机移出来,筒体内仍有减速机构的滚筒常称为减速滚筒。减速滚筒再与电动机外联,就构成了电机外装式电动滚筒,常简称外装式电动滚筒。

外装式电动滚筒式介于传统的电机-减速机-传动筒的开式传动与普通电动滚筒驱动之间的一种输送机驱动装置,它具有电机在外散热性能好,而且容易对电机进行维修或更换等优点。在占有空间位置和制造材料方面,均比开式传动减少三分之一左右,但比普通电动滚筒又增加三分之一左右。

外装式电动滚筒式目前国内工业要求下的产物,因为从逻辑原理图上分析,主要部件仍属串联联接,而且至少增加一件传动轴。从可靠性上分析,并没有增加可靠性。可是由于它的电机散热性好,电机的安装,维修和检查方便,以及在占据空间位置及制造材料上,比老式的开式传动优越,所以国内外装式电动滚筒多用在大功率上。外装式电动滚筒,由于电机散热的优点,在某些大功率场合还是较合适的驱动装置。

该产品是从各种固定式带式输送机、斗式提升机、卷扬机等配套的新型驱动装置。其内部采用行星摆线减速机构,使电机外露与滚筒直联,具有承载能力大、过载能力强、传动平稳、噪声低、寿命长,使用维修方便,操作安全可靠等优点。可满足各种逆止、包胶等要求。隔爆外装式电动滚筒其隔标志为dI、dIIAT4、dIIBT4。dI适合于有甲烷或煤尘矿井中,dIIAT4适合于有I、IIA级T2-T4组爆炸危险性混合物存在的场所,dIIBT4适合于有I、IIA、IIB级T2-T4组爆炸危险性混合物存在的场所。

外装式电动滚筒的型式代号

由于外装式电动滚筒在我国乃至世界上尚属于带式传送机的新型驱动装置,我国电动滚筒行业尚未制订统一的产品型式代号。生产外装式电动滚筒的厂家很多,各厂家的代号不尽相同,而且差别较大,我公司根据JB/T7330-94标准,设计开发了定轴齿轮,摆线针轮,行星齿轮三种传动型式的外装式电动滚筒,其代号如下 :



按JB/T7330-94标准,配用隔爆电机代号为B,带逆止器代号为N。

也有厂家定义为:WD2型外装式电动滚筒,JWD2型外装式电动滚筒,YTH型外装式电动滚筒等,规格尺寸,传动方式也有所差异。
