R系列斜齿轮硬齿面减速机

作者: 来源: 日期:2016/11/1 13:05:01 人气:2845 加入收藏 评论:1 标签:

结构紧凑、体积小、工作平稳、输出转速选择范围宽,通用性强,效率高达95%
技术参数:
功 率:0.12KW~160KW
转 矩:1.4N·m~23200N·m
输出转速:0.06~1090r/min

结构形式:
R:空心轴 RF:法兰安装
R…F:底脚法兰安装 RM: 法兰安装带加长轴承箱
RX:单级底脚安装 RXF:单级法兰安装

详细选型、参数及尺寸参数

1.R系列斜齿轮硬齿面减速机

2.R系列安装结构设计方案

3.型号标记与安装方式

4.速度范围与最大扭矩

5.R系列图例

6.R..[0.09KW.0.12KW]

7.R..[0.12KW]

8.R..[0.12KW]

9.R..[0.12KW]

10.R..[0.12KW/0.18KW]

11.R..[0.18KW]

12.R..[0.18KW]

13.R..[0.18KW]

14.R..[0.18KW]

15.R..[0.18KW/0.25KW]

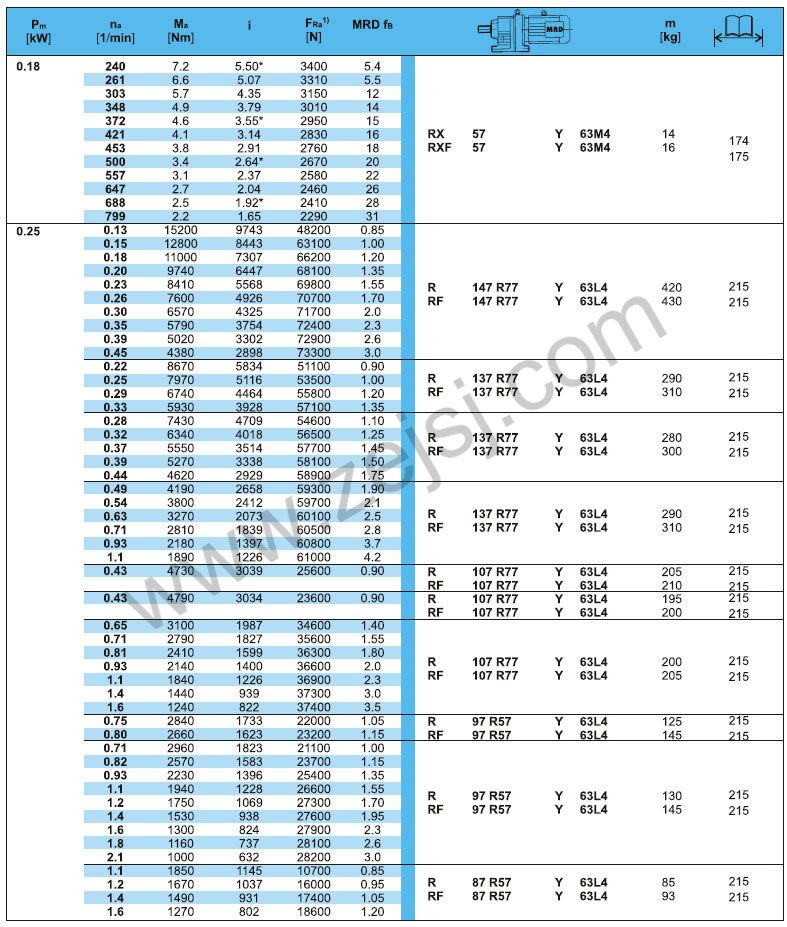

16.R..[0.25KW]

17.R..[0.25KW]

18.R..[0.25KW]

19.R..[0.25KW]

20.R..[0.25KW/0.37KW]

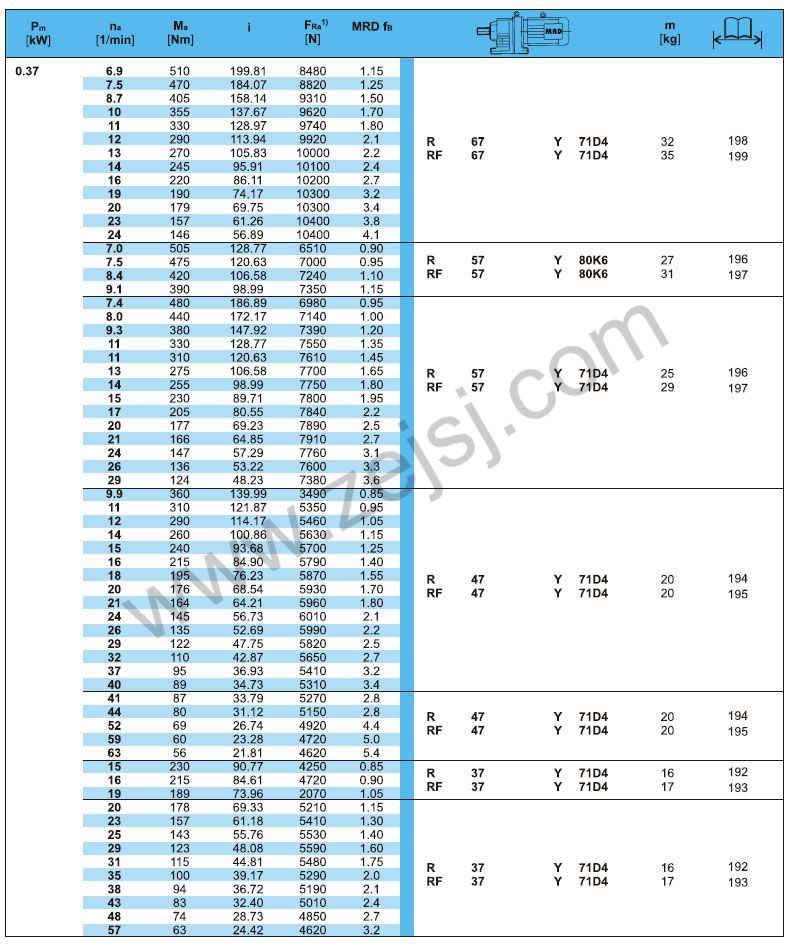

21.R..[0.37KW]

22.R..[0.37KW]

23.R..[0.37KW]

24.R..[0.37KW/0.55KW]

25.R..[0.55KW]

26.R..[0.55KW]

27.R..[0.55KW]

28.R..[0.55KW/0.75KW]

29.R..[0.75KW]

30.R..[0.75KW]

31.R..[0.75KW]

32.R..[0.75KW/1.1KW]

33.R..[1.1KW]

34.R..[1.1KW]

35.R..[1.1KW]

36.R..[1.1KW/1.5KW]

37.R..[1.5KW]

38.R..[1.5KW]

39.R..[1.5KW/2.2KW]

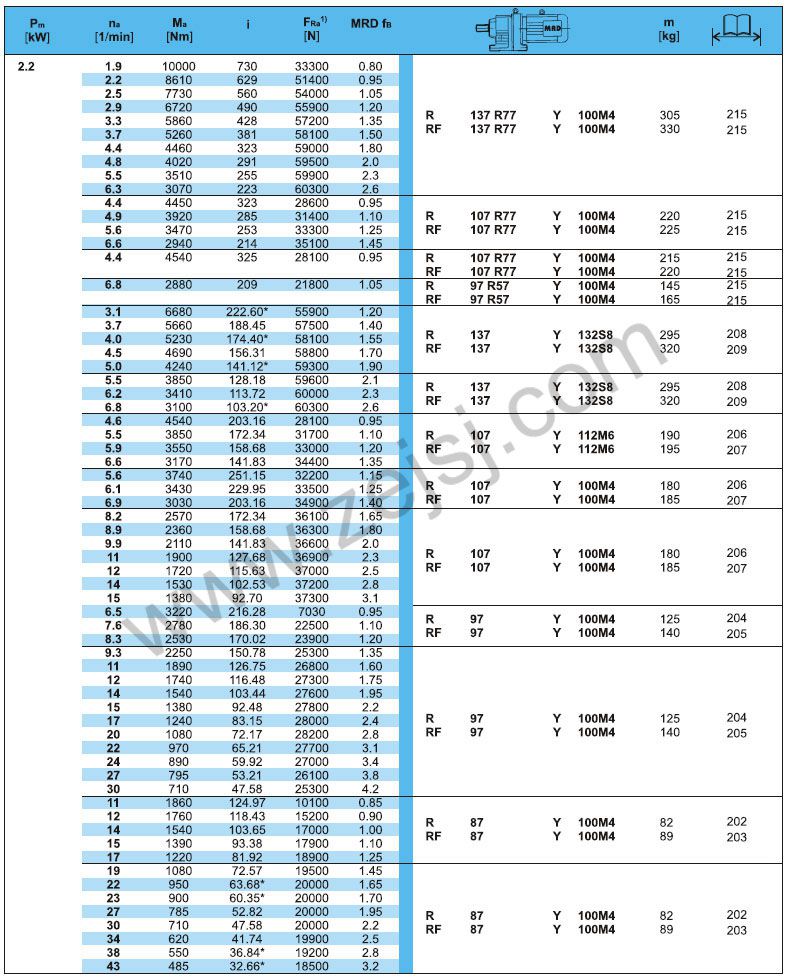

40.R..[2.2KW]

41.R..[2.2KW]

42.R..[2.2KW]

43.R..[2.2KW/3KW]

44.R..[3KW]

45.R..[3KW]

46.R..[3KW]

47.R..[4KW]

48.R..[4KW]

49.R..[4KW]

50.R..[5.5KW]

51.R..[5.5KW]

52.R..[5.5KW]

53.R..[5.5KW/7.5KW]

54.R..[7.5KW]

55.R..[7.5KW]

56.R..[11KW]

57.R..[11KW]

58.R..[11KW/15KW]

59.R..[15KW]

60.R..[15KW/18.5KW]

61.R..[18.5KW/22KW]

62.R..[22KW]

63.R..[22KW/30KW]

64.R..[30KW/37KW]

65.R..[37KW/45KW]

66.R..[45KW/55KW/75]

67.R..[75KW--160KW]

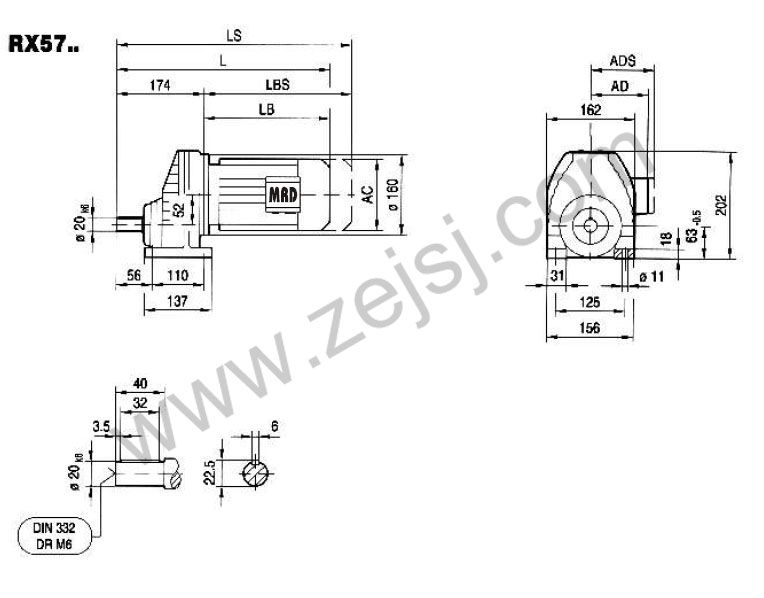

68.RX57外形尺寸图

69.RXF57外形尺寸图

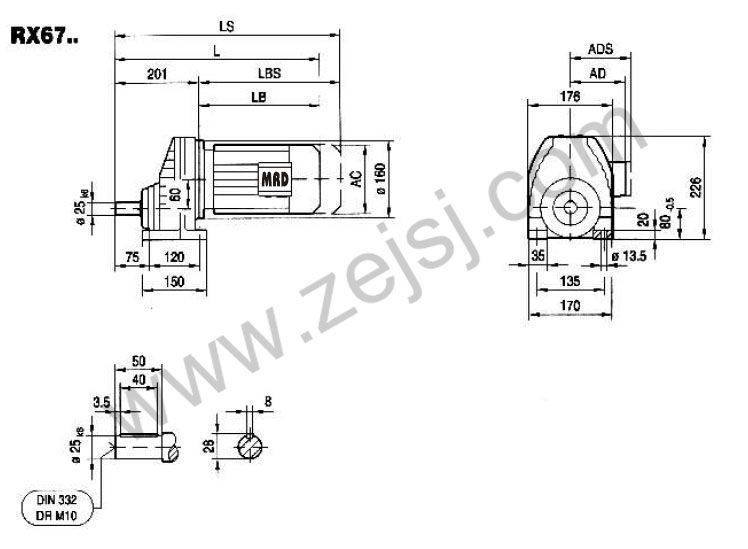

70.RX67外形尺寸图

71.RXF67外形尺寸图

72.RX77外形尺寸图

73.RXF77外形尺寸图

74.RX87外形尺寸图

75.RXF87外形尺寸图

76.RX97外形尺寸图

77.RXF97外形尺寸图

78.RX107外形尺寸图

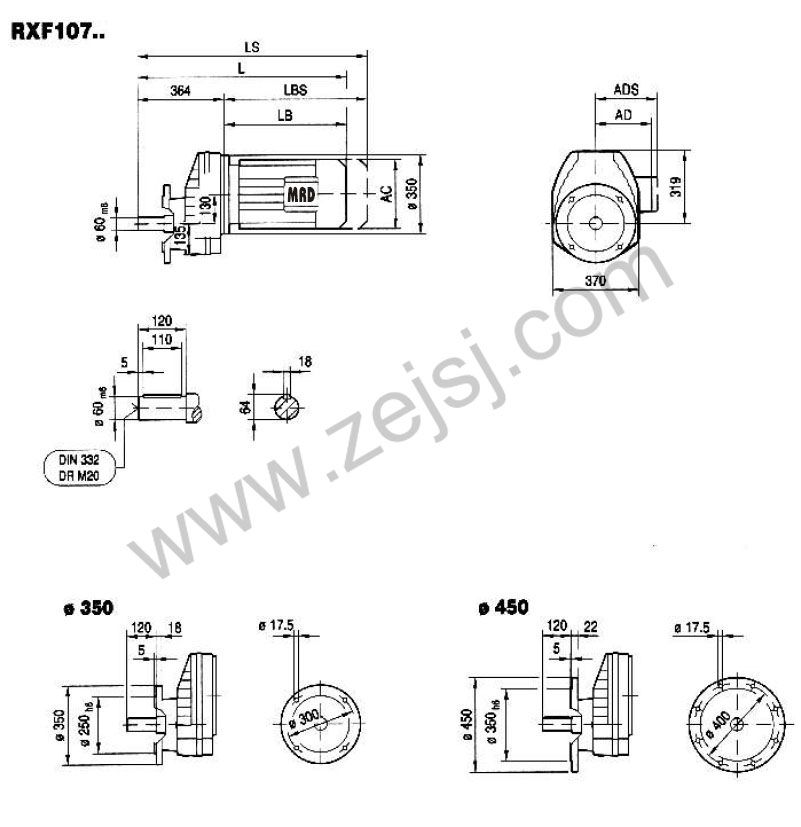

79.RXF107外形尺寸图

80.R07Y与R07F外形尺寸图

81.RF07外形尺寸图

82.R17Y与R17F外形尺寸图

83.RF17外形尺寸图

84.R27与R27F外形尺寸图

85.RF27外形尺寸图

86.R37与R37F外形尺寸图

87.RF37外形尺寸图

88.R47与R47F外形尺寸图

89.RF47外形尺寸图

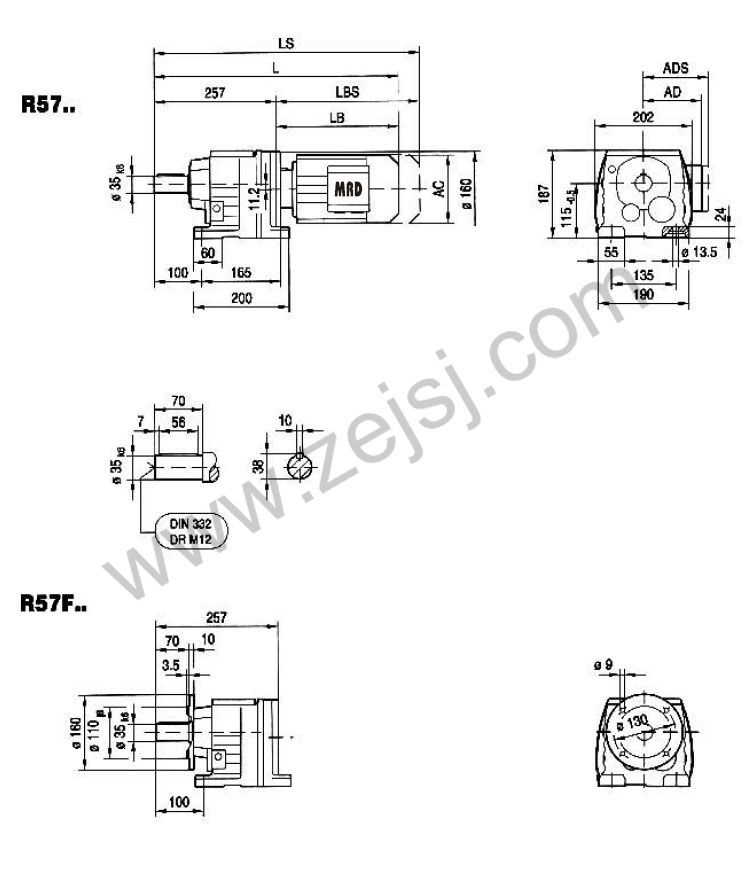

90.R57与R57F外形尺寸图

91.RF57与RM57外形尺寸图

92.R67与R67F外形尺寸图

93.RF67与RM67外形尺寸图

94.R77与R77F外形尺寸图

95.RF77与RM77外形尺寸图

96.R87与R87F外形尺寸图

97.RF87与RM87外形尺寸图

98.R97外形尺寸图

99.RF97与RM97外形尺寸图

100.R107外形尺寸图

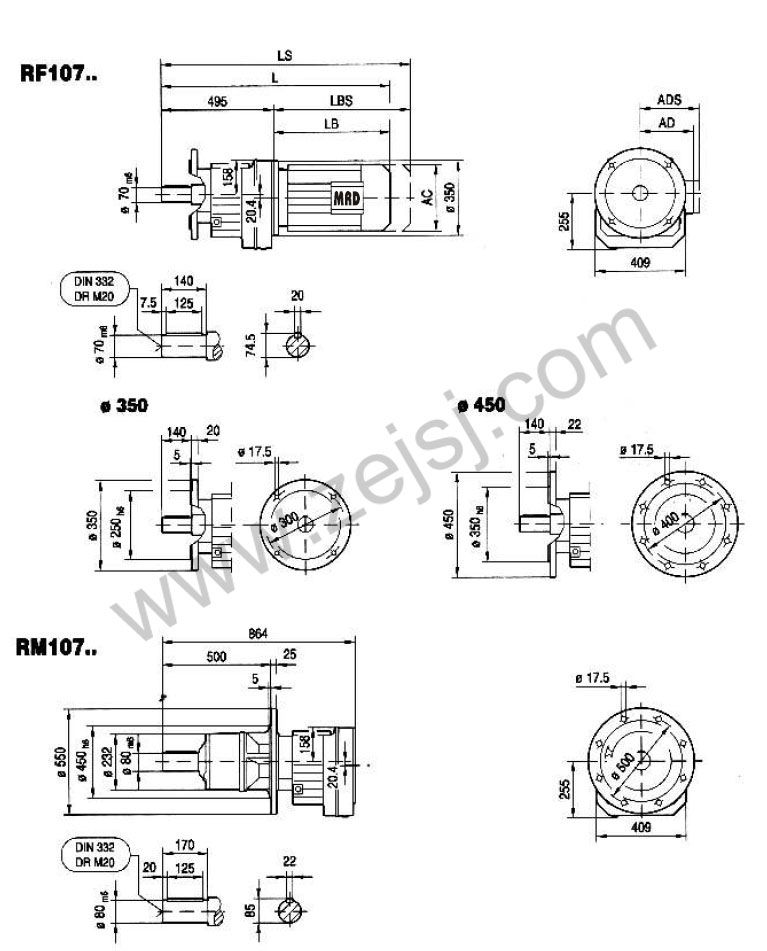

101.RF107与RM107外形尺寸图

102.R137外形尺寸图

103.RF137与RM137外形尺寸图

104.R147外形尺寸图

105.RF147与RM147外形尺寸图

106.R167外形尺寸图

107.RF167与RM167外形尺寸图

108.R..AD轴输入型外形尺寸图

109.R..RF..多级串联型减速机外形尺寸图
